产品概述

      微机保护装置是我公司为了适应现代开关柜体小型化要求而专门开发的新一代微机型继电保护设备，为35KV及以下电压等级架空线路，电缆线路，变压器、电动机、电容器、PT等一次设备提供完善的保护功能。产品外观经过精心设计，小巧精致，能够直接安装在固体柜，充气柜等各种空间狭小的吥网开关柜上。

使用范围

◆ 进线保护及测控

◆ 出线保护及测控

◆ 母线分段保护及测控

◆ 进线或母分备自投保护及测控

◆ 高压电容器保护及测控

◆ 高压电动机保护及测控

◆ 厂用变压器保护及测控

◆ 高压电动机后备保护及测控

◆ 主变低压侧后备保护及测控

主要功能

保护功能

◆ 保护库配置有二十几种常用保护，满足用户对不同电气设备或线路的保护要求；

◆ 用户可根据实际运行需要选配相应的保护，真正实现为用户“量身定做”；

◆ 各保护功能相对独立，保护定值、时限、闭锁条件和投退可独立整定和配置；

◆ 保护功能的实现不依赖于通信网络，满足电力系统对保护的可靠性要求。

控制功能

◆ 断路器遥控/本地操作及闭锁；

◆ 断路器外部联动控制；

◆ 断路器防跳闭锁控制。

通信功能

◆ 支持标准MODBUS 规约；

◆ 可选RS485、RS422、RS232等计算机异步通信方式，以便与同其它自动化系统接口；

◆ 支持多种物理传输媒介，包括双绞线、同轴电缆、光纤、无线等，可构成各种连接方式和地理跨度的网络系统；

◆ 将所有运行信息实时发送到上一级SCADA系统，包括遥测、遥信、保护定值、系统参数、事件记录等；

◆ 能接收上一级SCADA系统下发的各种遥控、遥调和保护。定值整定、保护投退、系统参数修改等命令，实现变电站无人值守方案。

测量功能

◆ 测量内容包括:

   a)电流(la、lb、Ic)，测量精度0.2级；

   b)电压(Ua、Ub、Uc、Uab、Ubc、Uca)，测量精度0.2级；

   c)频率(F)，测量精度0.02Hz；

   d) 功率(P、Q、PF)，测量精度0.5级；

   e)有功电度(Ph)、无功电度(Qh)，测量精度0.5级；

   f)与保护相关各种数据(如3I0、3U0、3I2、3U2、Ux等)；

◆ 电流回路支持两相两元件、两相三元件和三相三元件的接线方式;

◆ 电压回路支持三相完全星形(Y/Y)和两相不完全三角形(VV)接线方式;

◆ 根据 CT、PT变比和接线方式，自动进行工程量转换，并显示一次侧;

◆ 值和二次侧值

◆ 各测量值的精度校正通过软件实现，无需更改硬件。

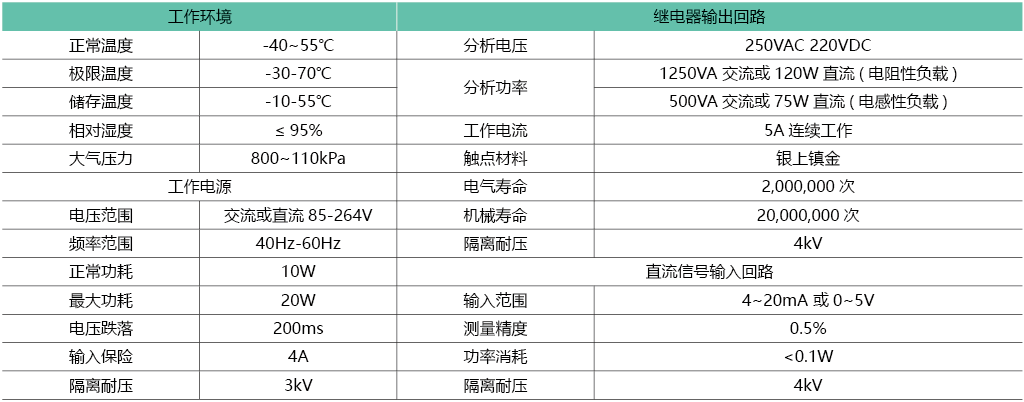

技术参数

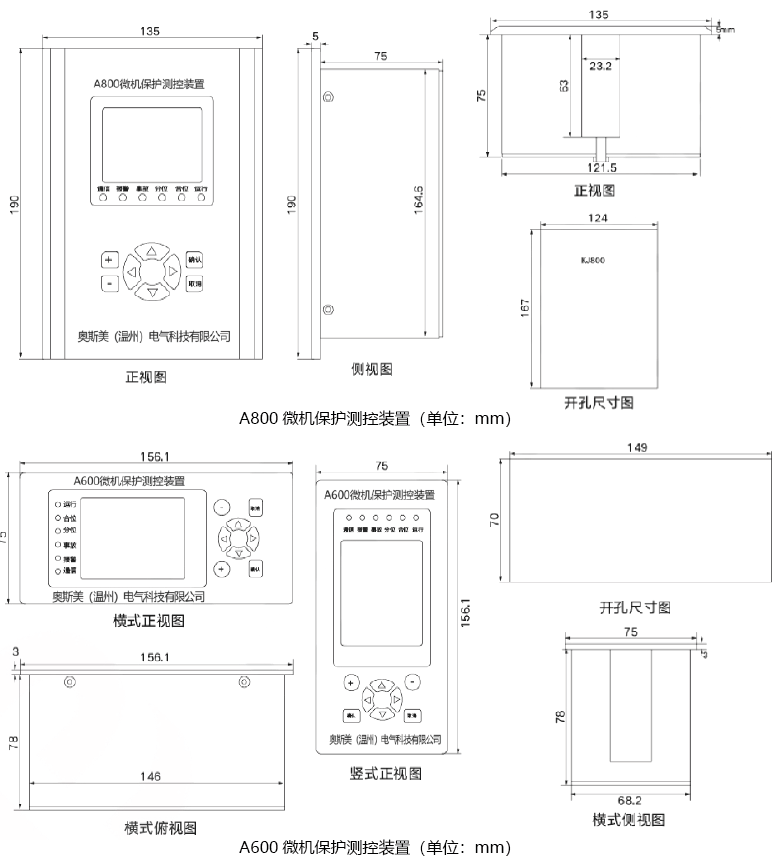

安装接线原理图
