产品概述

      ACK-300系列开关状态指示仪根据当前中高压系统开关柜技术发展而开发设计的一款新型多功能暂能化动态模拟指示装置。它集一次圆瞄模拟图、开关状态、断略器位置，接地用刀位S、弹簧储能状态等多功能于一体，这些指示功能可分可合，用户可以根据需要选择。只要指定不同的订货型号并提供一次方案图即可。

      该产品以一体化布局配套于开关柜，将简化开关柜面板结构设计，美化开关柜面板布局，完兽开关状态的指示功能和安全性能。

功能特点

◆ 使用环境：-10℃~50℃，≤95%RH;            ◆ 储存环境：-40℃~80℃，≤95%RH；

◆ 抗电强度：外壳与端子之间≥AC2000V;        ◆ 绝缘性能：外壳与端子之间≥100MΩ

◆ 模拟显示部分：

   工作电源： AC/DC 100-265V；工作电流：<30mA

◆ 工作位置/实验位置指示：

   无源触点输入；工作位置触点闭合时,“+”形数码管红色垂有模拟条发光,指示断路器处于工作位置；试验位置触点闭合时，“十”形数码管绿色水平模拟条发光。指示断路器处于试验位置，断电时红、绿发光条均不亮指示断电状态；

◆ 弹簧储能指示：

   无源触点输入闭合，红色储能灯亮，表示已储能；无源触点输入断开，红色储能灯灭，表示未储能。

◆ 断路器状态指示:

   无源触点输入；断路器合闸时，合闸触点闭合，“V”形数码管红色模拟条发光；断络器分闸时，分闸触点闭合，“V”形数码管绿色模拟条发光；

◆ 接地闸刀位置指示:

   无源触点输入闭合，“V”形数码管红色模拟条发光，表示接地刀合闸；无源触点输入断开，“V“形数码管绿色模拟条发光，表示接地刀断开。

注意事项

◆ 以上接点信号均来自断路器的辅助接点，接地闸刀可用行程开关触点:

◆ 失电状态所有的发光指示均不亮:

◆ 高压试验时，必须把该仪表所有端子拔出，以免烧坏仪表;

◆ 带电传感器我公司可配套供应，如果用户自备请使用CG系列传感器，其输出短路电流必须达到220μA±10%。

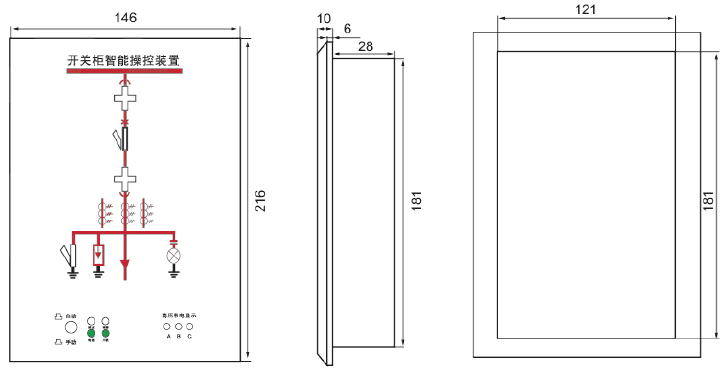

外形及安装尺寸
