产品概述

      户内高压带电显示装置由三个传感器和一个显示器经导线连接组成。适用于额定频率 50Hz，额定电压40.5kv的户内高压电气设备上。既可反映回路带电状况，还可与电磁锁配合。

实现强制闭锁开关手柄、阀门等。带电显示和强制闭锁均受同一高压信号控制，但电路系统又是相互独立，互不干扰，只要高压回路带电即使显示电路和闭锁电路同时出故障，电磁锁仍处于闭锁状态，达到防止误操作，误入带电间隔的目的。

执行标准

◆ DLIT538《高压带电显示装置》

◆ DL/T593《高压开关设备和控制设备标准的共用技术要求》

◆ JBIT《3.6kV~40.5kV 高压设备用户内有机材料支柱绝缘子技术条件》

◆ GB/T7354《局部放电测量》

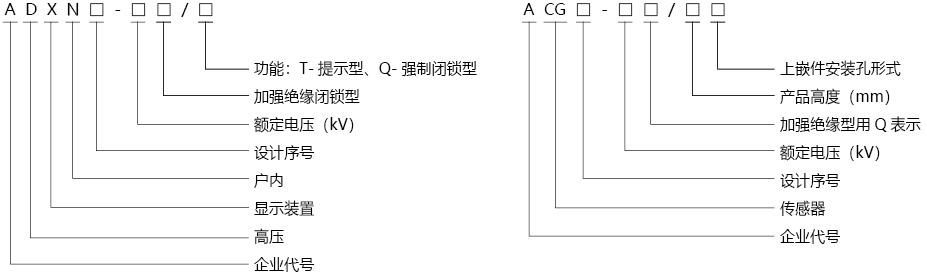

型号及其含义

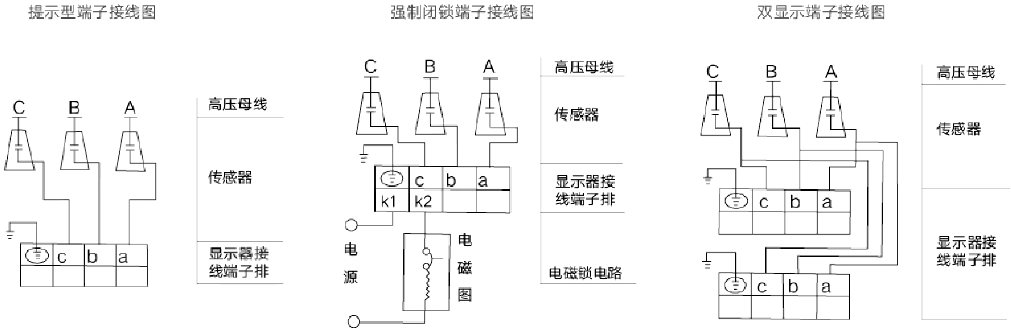

安装接线原理图
